Inserimento blocchi con codice magazzino

Questa funzione permette di inserire dei blocchi correlati direttamente con un file Access di magazzino di codici materiali. Oltre all'inserimento del blocco si può , se già inserito, aggiornare il codice e assegnare l'articolo ad un blocco ben determinato.

Si possono cercare dei materiali tramite dei filtri che possono essere marche, generi, e famiglia di appartenenza. L' esempio che metto a disposizione sarà adeguato all'impiantistica elettrica, quindi poi sarà da adattarlo alle proprie esigenze.

Per questo adattamento rimango a disposizione.

Ora armatevi con un po' di pazienza e cominciamo a spiegare un po' come funziona il tutto.

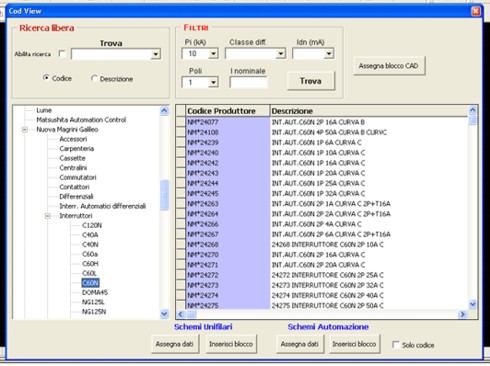

Figura 1.

Questa è il risultato di una finestra tipica dopo aver filtrato dei dati come Marca, Genere e Famiglia.

Come anticipato prima questa utilità è personalizzata per la gestione di materiale elettrico e soprattutto per gestire uno schema elettrico. Infatti potete notare le 2 voci in blu "Schemi Unifilari" e "Schemi Automazione".

-Schemi Unifilari:

Con il pulsante "Assegna dati" andremmo ad aggiornare i dati relativi all' articolo selezionato (es: interruttore, differenziale, contattore o altro, nei tipici dati che vengono inseriti nella colonna tipica di uno schema elettrico. Inoltre verrà memorizzato in un attributo dell' apparecchiatura selezionata, il codice che potrà essere recuperato successivamente per un' estrazione materiali.

Con il pulsante "Inserisci blocco" verrà inserito il blocco dell'apparecchiatura corrispondente al codice selezionato con relativo taglio dei fili e come nell' "Assegna dati", verranno aggiornati i vari dati.

-Schemi Unifilari:

Con il pulsante "Assegna dati" andremmo ad aggiornare i dati relativi all' articolo selezionato (es: interruttore, differenziale, contattore o altro, nei tipici dati che vengono inseriti nella colonna tipica di uno schema elettrico. Inoltre verrà memorizzato in un attributo dell' apparecchiatura selezionata, il codice che potrà essere recuperato successivamente per un' estrazione materiali.

Con il pulsante "Inserisci blocco" verrà inserito il blocco dell'apparecchiatura corrispondente al codice selezionato con relativo taglio dei fili e come nell' "Assegna dati", verranno aggiornati i vari dati.

-Schemi Multifilari:

Come negli schemi unifilari solo che verrà memorizzato nel blocco dell' apparecchiatura selezionata solamente qualche dato, visto che tipicamente nell'automazione la pagina è completamente libera e quindi senza colonne.

Ovviamente il taglio dei fili avviene anche in questa sezione.

Con il segno di spunta sulla voce "Solo codice" è possibile assegnare solamente il codice del magazzino sullo stesso attributo dove viene memorizzato durante le altre funzioni.

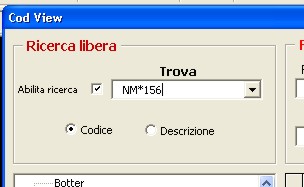

 Figura 2.

Selezionando il segno di spunta "Abilita ricerca" nel riquadro col titolo "Ricerca libera" abiliteremo questo tipo di ricerca ossia:

Con l'opzione "Codice" verrà eseguita una ricerca sul campo "Codice" del nostro database dove sono inseriti i nostri codici di magazzino. La funzione così come è disponibile eseguirà un "Like" nel nostro database; per esempio nel nostro caso (Figura 2) verranno trovati tutti i codici che avranno come inizio la stringa NM*156 digitata nella casella a scomparsa.

Mentre con l'opzione "Descrizione" andremmo a trovare qualsiasi riga del campo "Descrizione" del nostro database che conterrà la stringa digitata, quindi potremmo avere come risultato descrizioni che iniziano con la parola scritta, che finiscono o che sarà nel mezzo.

Esempio di ricerca specificando dei dati ben precisi.

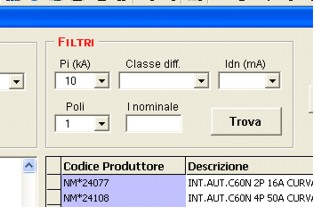

 Figura 3.

Usando i filtri potremmo avere come risultato della ricerca anche un singolo articolo.

Il filtro predisposto nell' esempio, come già anticipato è adatto per la ricerca di apparecchiture elettriche e diventa attivo una volta selezionate la Marca ed il Genere nella struttura ad albero.

Una volta selezionati i dati nel filtro basta premere invio o tramite il tasto Trova e avremmo il risultato che potrebbe essere anche nullo, infatti verrà visualizzato un messaggio come nella figura sottostante.

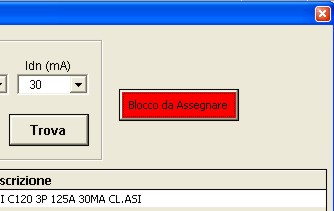

Il tasto "Blocco Assegnato".

Quando col mouse verrà selezionato una voce nel risultato di una ricerca, se il tasto "Blocco assegnato" rimane così com'è vuol dire che all'articolo o codice selezionato sono stati assegnati dei dati (blocco dwg ed i dati relativi all' apparecchiatura) e che è possibile inserirlo o aggiornare il simbolo nel disegno.

Se invece il tasto diventa rosso vuol dire che dobbiamo ancora memorizzare tutti i dati e si procede nel seguente modo per aggiornare il tutto:

premere il tasto rosso e viene visualizzata una finestra come da Figura 4.

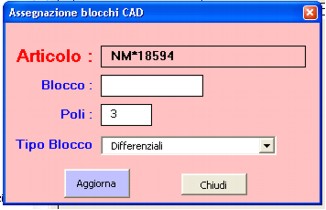

Figura 4.

Nella casella Articolo viene automaticamente visualizzato il codice che è stato precedentemente selezionato col mouse nella griglia e non è modificabile. Nell' elenco a scomparsa appare il Genere selezionato nella struttura ad albero.

Praticamente l' elenco a scomparsa viene compilato dai dati memorizzati in una tabella e viene fatto visualizzare appunto il genere selezionato.

Nella casella Poli comparirà il dato memorizzato sempre in una tabella dove vengono memorizzati la maggiora parte dei dati abbinati al codice di magazzino.

Una volta settati il "Tipo blocco" e "Poli" premendo il tasto Aggiorna verrà aggiornato il blocco dwg corrispondente alla combinazione fatta.

La struttura di tutta la funzione viene spiegata in un' altra pagina.

Il lavoro più grosso è memorizzare tutti i dati nel database però una volta fatto il tutto verrà semplice, e poi rispetto all'esempio che è a disposizione l'adattamento alle proprie esigenze.
